Pneumatische aandrijving voor schuifafsluiter

Pneumatische aandrijving voor schuifafsluiter

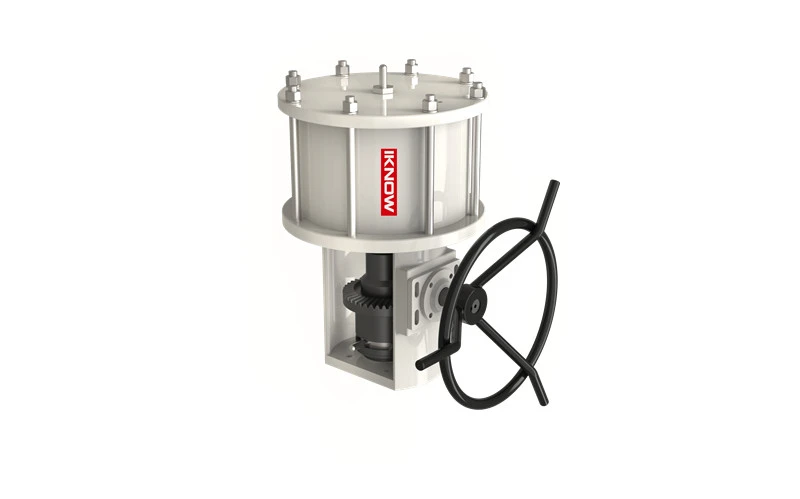

ZH-serie dubbelwerkende enkele zuiger met centrale, aan de zijkant gemonteerde handmatige pneumatische actuator

De pneumatische klepactuator uit de ZH-serie maakt gebruik van het dubbellaagse cilinderwerkprincipe, dat in vier fasen werkt tijdens de werking van de schuifafsluiter:

Fase vóór opening: De zuigers van de bovenste cilinder (de bovenste zuiger genoemd) en de onderste cilinder (de onderste zuiger genoemd) worden gelijktijdig aan kracht onderworpen. Onder druk van de bovenste en onderste zuigers overwint de klepsteel de maximale statische wrijvingskracht tussen de afdichtingsoppervlakken van de schuifplaat en het kleplichaam met bijna tweemaal de hefkracht van een enkele zuiger, waardoor de schuifplaat omhoog gaat. Gecomprimeerde lucht uit de onderste kamer van de bovenste cilinder stroomt door een specifieke doorgang in de scheidingswand via een verbindingspijp om de onderste kamer van de onderste cilinder te bereiken, waarbij de bovenste en onderste zuigers tegelijkertijd worden ingedrukt. Het gas in de bovenste kamer van de onderste cilinder wordt soepel buiten de cilinder afgevoerd via een andere specifieke doorgang in de scheidingswand.

Fase na opening: nadat de schuifafsluiter enigszins is geopend, bereikt de onderste zuiger het bovenste dode punt en stopt met bewegen, terwijl de schuifplaat onder de aandrijving van de bovenste zuiger blijft stijgen totdat deze de volledig open positie bereikt.

Sluitingsfase: Onder druk van de bovenste zuiger beweegt de poortplaat weg van de volledig open positie en begint te dalen.

De voordelen van onze producten

①Breed stuwkrachtbereik: de dubbelwerkende actuatoren uit de ZH-serie kunnen een maximale uitgangskracht leveren van maximaal2,000,000N, terwijl enkelwerkende actuatoren een maximale uitgangskracht van maximaal kunnen leveren150,000N(bedrijfsdruk 3-7bar).

②Cilinderproces: de cilinder is gemaakt van 20# stalen naadloze gladde buis, de cilinder is getemperd en de binnenwand van de cilinder is geslepen om een ​​hoge precisielijntolerantie te garanderen, en vervolgens is de binnenwand van de cilinder geplateerd met 0.03 mm ~ 0,05 mm hard chroom en ten slotte gepolijst, om de slijtvastheid en het roestpreventievermogen van de cilinder te verbeteren en de levensduur van de pneumatische actuator te verlengen.
